储存数据拉力计FA-500KN的现场操作(图)

储存数据拉力计FA-500KN的现场操作(图)



一、按键说

1、ON键—开机键

按此键时，电源打开，同时电源信号灯会亮起来（充电时此信号灯也会亮起）。

2、OFF键—关机键

在仪器正常工作状态下按此键，仪器关机，但储存的记忆数据不会消失。

3、DATA键—记忆键

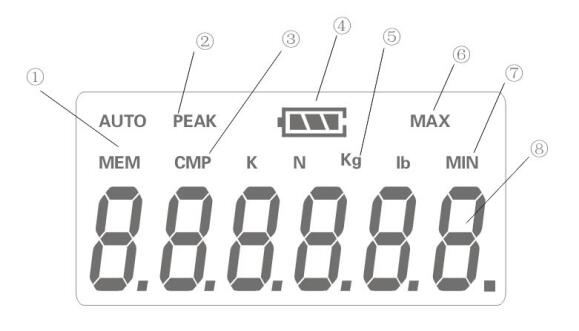

按此键时， 存储的测试数据（记忆数据）会依次被调出来显示于屏幕上，此时MEM字样闪烁，首先显示记忆地址，2秒后自动显示记忆数据。按置零键可退出记忆。

4、UNIT键—单位键

按此键可执行计测单位的切换， 可循环显示N（牛顿） 、kg（公斤）、lb（磅）三种单位。在测试数据显示状态下, 也可完成同一数值的单位换算。 在储存数据拉力计FA-500KN以上规格中，与字母K组成KN（千牛）、Kkg（吨）、Klb（千磅）。

5、PEAK键—峰值键

每按此键一次会有“PEAK”显示、“AUTO  PEAK”显示或“PEAK”消失的切换。即峰值保持、峰值保持自动解除、负荷实时值模式的切换。

6、SEND键—翻转显示键/选择键

在正常工作状态下按此键可翻转显示屏显示方向； 在设置状态时，按此键可使闪烁的数字在“0”和“9”之间变化。

7、MEMO键—存储键

按此键时，屏幕上显示的测试数据会被储存起来。储存的数据可利用DATA键调出来逐一浏览。

8、ZERO键—清零键

按此键时，屏幕上的测试值会被归零。

当所使用的夹具的重量超过量程的 20% 或本机有超过量程 20%的负荷时，按 ZERO键无法清零，此时需选用较轻的夹具或解除所加的负荷，再次清零。

按住此键5秒钟，存储的测试数据可以全部清除（某些状态下可能无法清除，则关机后重新开机再执行此功能，即可清除全部记忆数据）。

9、SET键—设置键

开机状态按下SET键，此时会有设定的项目显示出来，显示出来的是TEST，2秒后自动出现数字设定窗口，显示0001，可利用SEND键选择0001，0002，0003，0004，0005，0006 0000，默认为0001标准测试模式；然后再按SET键，依次出现AODT感应值，LODT下限值，HIDT上限值，CPDT比较值，LIGHT背光灯，OFFT自动关机时间，数字设定窗口都在各自对应的项目出现2秒后自动显示，利用SEND键和SET键设定所需参数,显示SETEND，表示设定结束，进入测试状态。

AODT   感应值设定

在推拉同时测试时，设定感应值 Fa。如：推力测试，数值超过感应值，表示“推”开始测试，之后数值低于感应值，表明推力测试结束； 反之，可进行反方向拉力的测试，当数值超过感应值，表示“拉”开始测试，之后 数值低于感应值，表明拉力测试结束。

LODT   测试值下限设定

设定测试值下限，低于下限为超出范围，“MIN”显示。

HIDT   测试值上限设定设定

储存数据拉力计FA-500KN的测试值上限，高于上限为超出范围，“MAX”显示。

储存数据和记忆清除

1、储存数据—-只有在峰值保持状态下，测试完成后，按MEMO键测试值会被储存起来，显示屏上会有MEM字样显示，储存的记忆资料在关机后也可保存,用DATA键查看记忆资料时，MEM闪烁，先出现记忆次数，2秒后自动出现记忆数值。按ZERO键可退出记忆直接进入测试。

2、记忆清除—-在仪器正常工作状态下，按ZERO键四秒以上，全部的记忆数据会被清除掉，MEM字样消失，表示仪器中没有储存数据。

3、重力加速度值的更改—-本仪器用户可自行输入使用地的重力加速度值。在开机前按住PEAK键不放，再按ON键，即可进入重力加速度值 设置界面，输入新的重力加速度值后，按SET键仪器自动关机。重新开机即可使用。
